结构特点

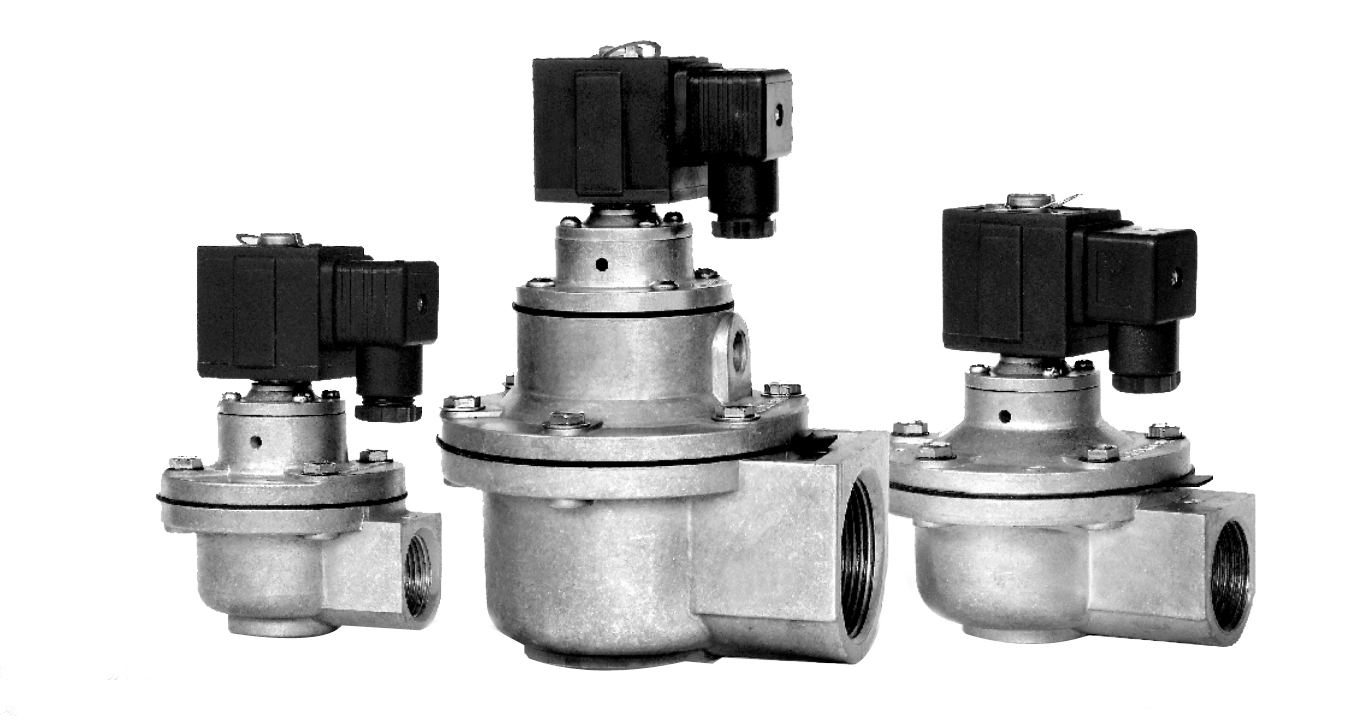

“协昌”研制的DCF-Z型电磁脉冲阀，进出气口连接孔为寸制管螺纹结构。
改进后的DCF-Z型电磁脉冲阀，增加了脉冲阀排气室容积;改进了电磁阀的导磁材料;改进了膜片和压力弹簧的结构及材质，使脉冲阀的排气量增加，提高了电磁阀的磁感应强度和灵敏度，提高了电磁脉冲阀工作的可靠性和工作的稳定性，延长了电磁脉冲阀的使用寿命。

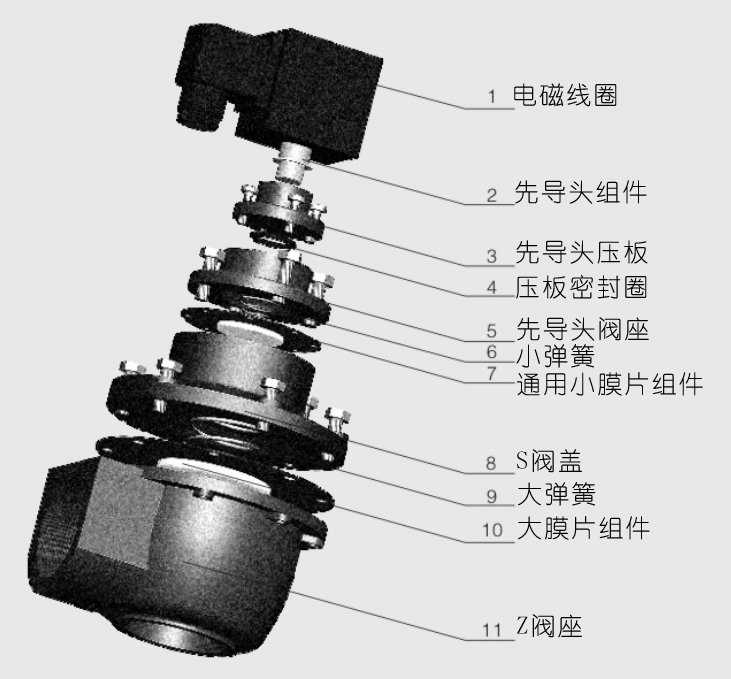

电磁脉冲阀组件
DCF-Z型
说明：1、DCF-Z-20和DCF-Z-25电磁脉冲阀是单膜片结构，不设序号5、6、7三种组件。2、提出组件名称和所属电磁脉冲阀型号可供货。

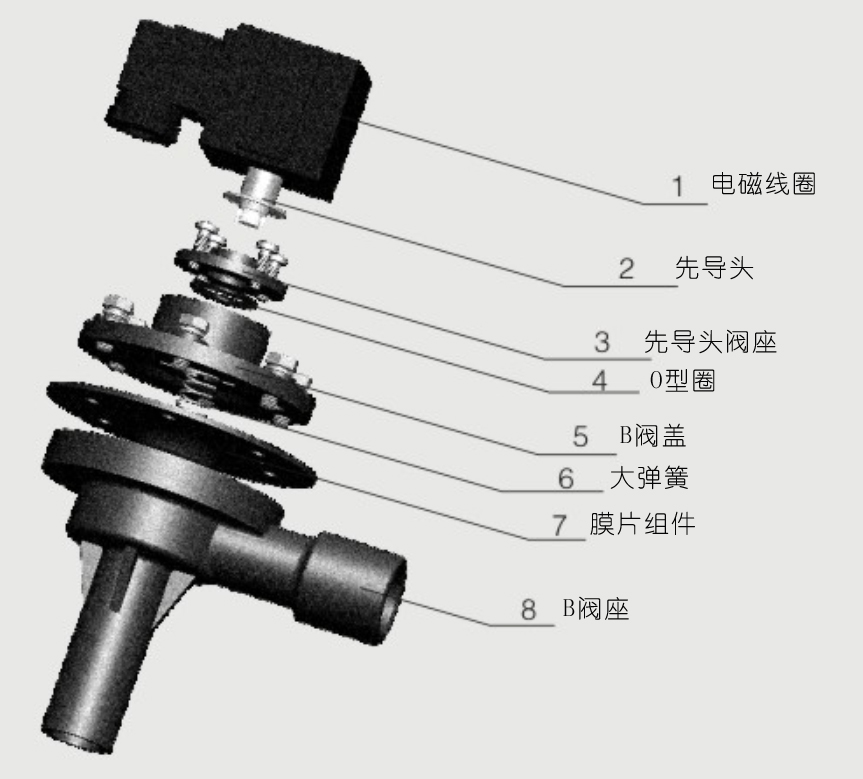

DCF-2L-B型

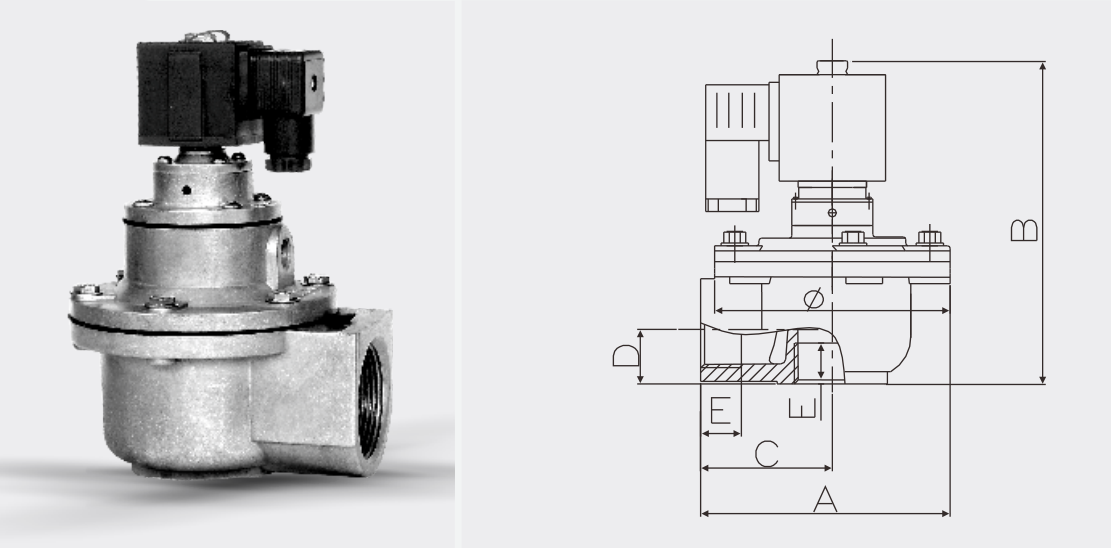

DCF-Z型号电磁脉冲阀型号、规格：
| 型号 | φ | A | B | C | D | E |
| DCF-Z-20 | 80 | 88 | 128 | 48 | 20 | 22 |
| DCF-Z-25 | 96 | 113 | 136 | 65 | 24 | 27 |
| DCF-Z-40S | 112 | 131 | 180 | 75 | 32 | 28 |
| DCF-Z-50S | 160 | 180 | 206 | 100 | 43 | 36 |
| DCF-Z-62S | 188 | 204 | 226 | 110 | 49 | 37 |
| DCF-Z-76S | 200 | 220 | 250 | 120 | 66 | 38 |
| DCF-Z-102S.B | 225 | 247.5 | 276 | 135 | 73 | 38 |

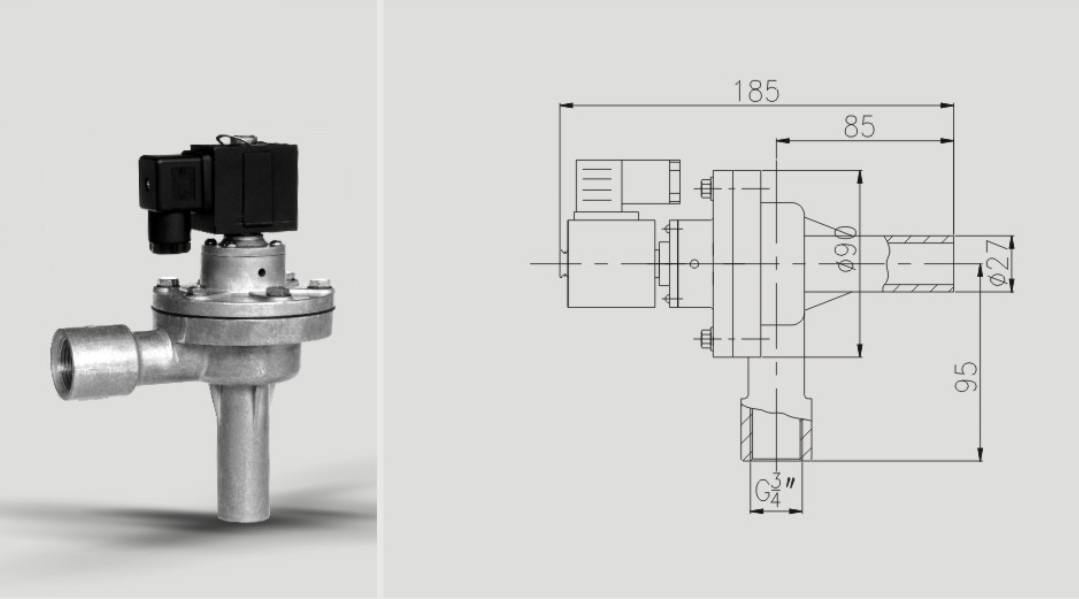

DCF-2L-B型
