电磁脉冲阀

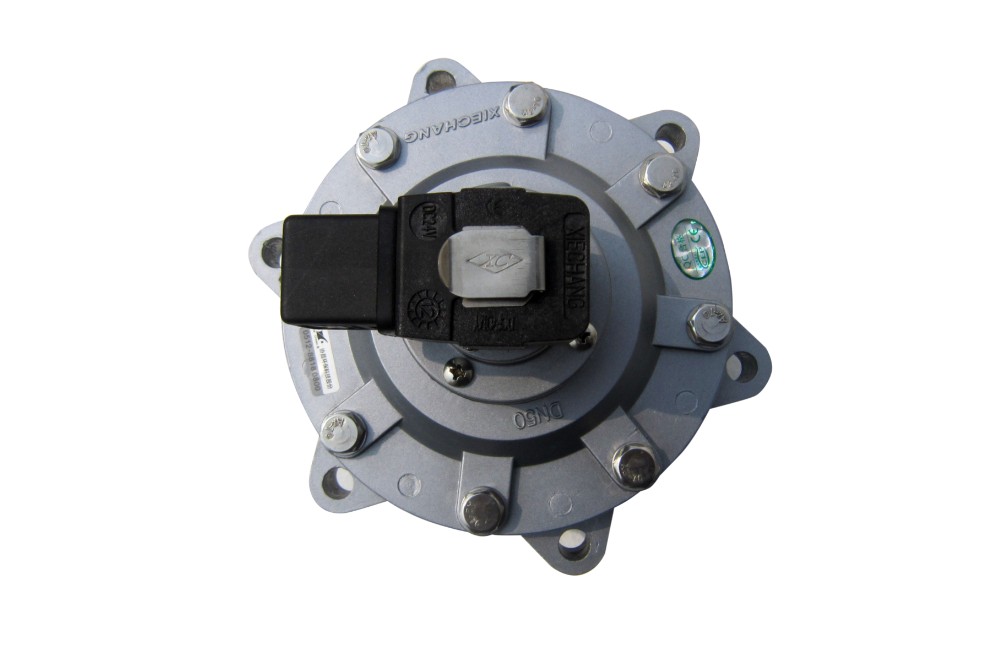

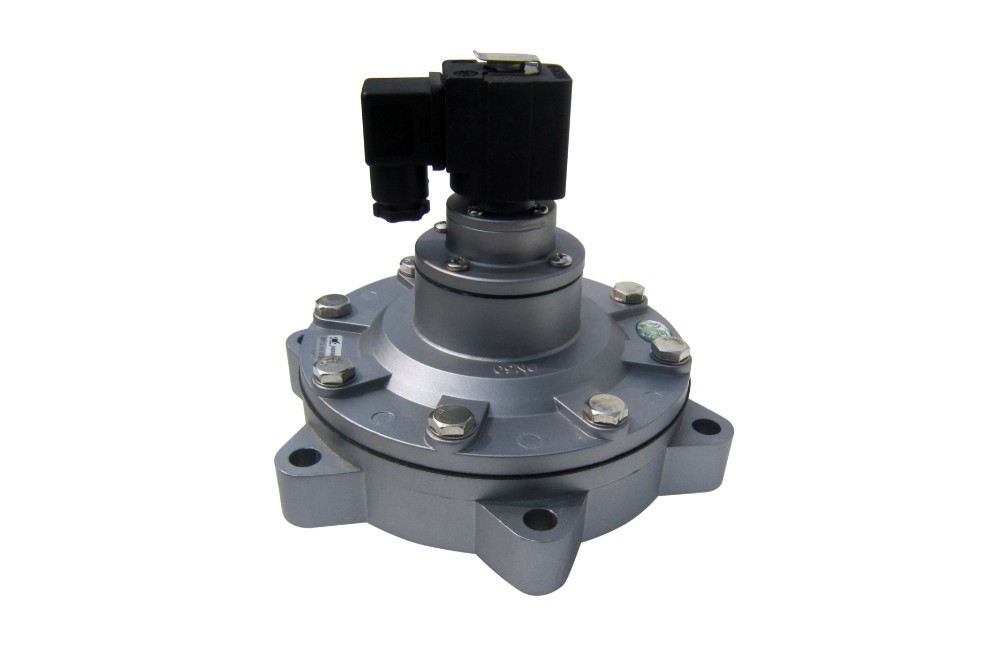

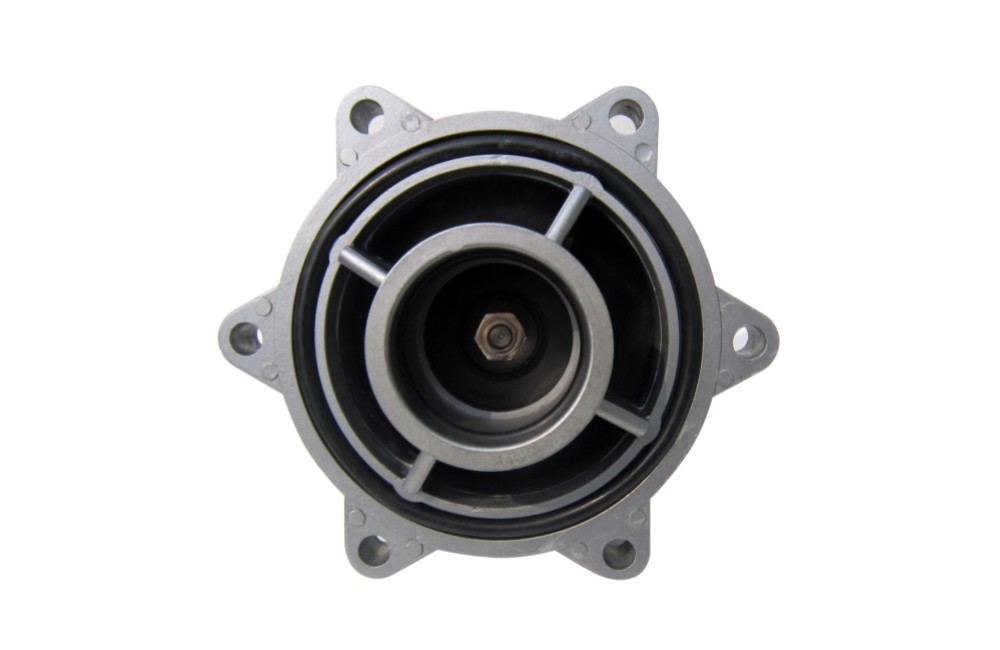

淹没式电磁脉冲阀

“协昌”研制的DCF-Y型电磁脉冲阀为淹没式结构(亦称嵌入式结构),直接安装在分气箱上,具有更好的直通喷吹,阻力低,压损小,扩大了气源压力使用范围,适合于气源压力较低的场合。

在线咨询全国热线
13584824745

产品介绍

一、产品简介:

淹没式电磁脉冲阀,即脉冲袋式除尘器清灰系统的喷吹管路阀门。由电控仪控制,进行脉动“冲量”喷吹清灰。与XC-PGQ-Y型喷管连接器配套使用,使用可靠,安装、维修方便。

二、结构特点:

“协昌”研制的DCF-Y型电磁脉冲阀为淹没式结构(亦称嵌入式结构),直接安装在分气箱上,具有更好的直通喷吹,阻力低,压损小,扩大了气源压力使用范围,适合于气源压力较低的场合。

三、工作原理:

淹没式电磁脉冲阀由电磁先导头、膜片和阀体组成,膜片后腔的面积大于前腔的面积,气压作用力大,使膜片处在关闭位置。

电控仪输入电信号,使电磁先导头吸合动柱,打开卸荷孔,膜片后腔的压力气体迅速排出,膜片前腔的压力气体将膜片抬起,打开淹没式电磁脉冲阀通道进行喷吹。

电脉冲信号消失,电磁先导头的弹簧使动柱立即复位封闭卸荷孔,膜片后腔气体压力和弹簧作用力使膜片关闭通道,阀停止喷吹。

膜片上的阻尼孔,当先导头动柱抬起气体压力卸荷时,起到阻尼气流的作用,当卸荷孔封闭时,使压力气体迅速充满到后腔,使膜片关闭通道,停止喷吹。

四、技术标准:

技术类别相关参数
工作压力0.2~0.6MPa
工作介质清洁空气
电压DC24V(AC220V/50Hz)
电流1.25A(0.5A)
防护等级IP65
使用环境1、常温膜片 -10℃~55℃ 2、空气相对湿度不超过85%
膜片寿命100万次左右

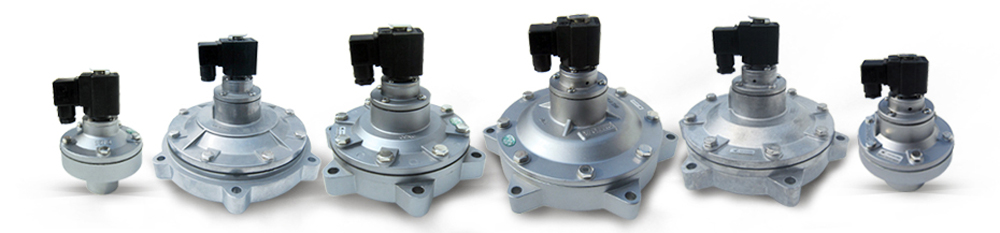

产品参数

Y型阀型号Y型阀规格喷管公称直径膜片
英制公制
DCF-Y-251″1″25单膜片
DCF-Y-40S1½″1½″40双膜片
DCF-Y-50S2″2″50双膜片
DCF-Y-62S2½″2½″62双膜片
DCF-Y-76S3″3″76双膜片
DCF-Y-102S.B3½″3½″102双膜片
DCF-Y-102S4″4″102双膜片
